作为一名服务器开发,每天都会使用到SSH,我们从第一次接触服务器的时候就接触了SSH,但我们真的了解SSH吗,最近在使用github的private repo的时候发现只有使用公私钥的验证方式才能clone repo到本地,由此决定好好整理一下SSH的设计原理和协议细节,让自己对SSH有一个深入的认识。

下面是SSH WIKI的关于SSH的解释:

Secure Shell(安全外壳协议,简称SSH)是一种加密的网络传输协议,可在不安全的网络中为网络服务提供安全的传输环境。SSH通过在网络中创建安全隧道来实现SSH客户端与服务器之间的连接。虽然任何网络服务都可以通过SSH实现安全传输,SSH最常见的用途是远程登录系统,人们通常利用SSH来传输命令行界面和远程执行命令。使用频率最高的场合类Unix系统。

SSH是一个安全传输协议标准,它提供了多种方式来进行安全认证,以保证通信的安全和完整。以替代Telnet,rlogin,rsh,ftp等明文传输协议,防止被嗅探,中间人攻击。

1 SSH协议工作原理

SSH协议的工作方式是采用CS模式,SSH client通过和SSH server建立链接来进行工作。SSH client发起链接,并通过SSH server的公钥来进行服务器身份的验证。接下来在通过协商使用强对称加密和散列算法,以确保在客户端和服务器之间交换的数据的私密性和完整性。

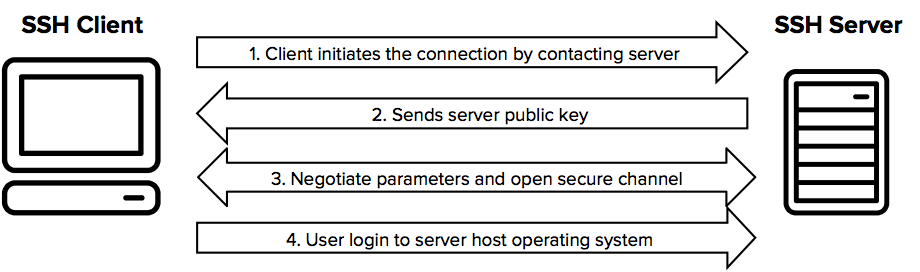

SSH链接建立流程

Tatu Ylonen在SSH协议流行后,将其转交到了IETF进行标准化,作为一个互联网标准,SSH协议有以下几个RFC文档组成:

1.1 SSH Transport Layer Protocol

SSH的传输层协议可作为基础的底层协议在一些安全网络服务中使用,它提供了强大的加密,服务器认证,数据完整性保护,以及数据压缩的功能。提供了包括:密钥交换算法,公钥算法(非对称加密算法),对称加密算法,消息认证算法,Hash算法的协商。SSH传输层协议中描述了Diffie-Hellman密钥交换算法,以及传输层协议规定的最小算法集合。

1.1.1 SSH传输层的协议结构

SSH传输层的协议结构有以下几部分组成:

  • 连接设置。

    • 底层采用TCP进行传输,服务器默认监听周知端口22端口。
    • SSH协议版本号的交换。
  • 不同协议版本的兼容。

  • 二进制包协议。

    1
    uint32    包长度
    byte      随机填充数据长度
    byte[n1]  有效数据; n1 = 包长度 - 随机填充数据长度 - 1
    byte[n2]  随机填充数据; n2 = 随机填充数据长度
    byte[m]   消息认证码(Message Authentication Code); m = mac_length
  • 加密。
    加密算法和密钥是在密钥交换的过程中进行的,当加密生效后,协议数据必须全部进行加密。SSH建议加密密钥长度应该大于128位。下面是SSH协议列出的一些加密算法,其中3des-cbc是实现必须支持的

    1
    3des-cbc         REQUIRED          three-key 3DES in CBC mode
    blowfish-cbc     OPTIONAL          Blowfish in CBC mode
    twofish256-cbc   OPTIONAL          Twofish in CBC mode, with a 256-bit key
    twofish-cbc      OPTIONAL          alias for "twofish256-cbc"
    twofish192-cbc   OPTIONAL          Twofish with a 192-bit key
    twofish128-cbc   OPTIONAL          Twofish with a 128-bit key
    aes256-cbc       OPTIONAL          AES in CBC mode, with a 256-bit key
    aes192-cbc       OPTIONAL          AES with a 192-bit key
    aes128-cbc       RECOMMENDED       AES with a 128-bit key
    serpent256-cbc   OPTIONAL          Serpent in CBC mode, with a 256-bit key
    serpent192-cbc   OPTIONAL          Serpent with a 192-bit key
    serpent128-cbc   OPTIONAL          Serpent with a 128-bit key
    arcfour          OPTIONAL          the ARCFOUR stream cipherwith a 128-bit key
    idea-cbc         OPTIONAL          IDEA in CBC mode
    cast128-cbc      OPTIONAL          CAST-128 in CBC mode
    none             OPTIONAL          no encryption; NOT RECOMMENDED
  • 数据完整性
    数据包的完整性是通过二进制包末尾的MAC消息认证码进行保证的,MAC值是通过共享密钥,包序号,包数据通过HASH算法计算得出。MAC算法和密钥是在密钥交换算法协商过程中得出的,所以,初始的包MAC数据是无效的,length必须为0。

    1
    mac = MAC(key, sequence_number || unencrypted_packet)

mac计算是使用包体的未加密数据,计算出mac值后,追加到包的结尾,然后再对整个包进行加密。SSH定义了如下MAC算法:

1
hmac-sha1    REQUIRED        HMAC-SHA1 (digest length = key length = 20)
hmac-sha1-96 RECOMMENDED     first 96 bits of HMAC-SHA1 (digest length = 12, key length = 20)
hmac-md5     OPTIONAL        HMAC-MD5 (digest length = key length = 16)
hmac-md5-96  OPTIONAL        first 96 bits of HMAC-MD5 (digest length = 12, key length = 16)
none         OPTIONAL        no MAC; NOT RECOMMENDED

  • 密钥交换算法

密钥交换算法决定了在一次会话中用于加密和认证的key该如何生成。文档要求了两种必须支持的密钥交换算法:

1
diffie-hellman-group1-sha1 REQUIRED
diffie-hellman-group14-sha1 REQUIRED
  • 公钥算法
    SSH传输层协议被设计为可以处理任何公钥格式,编码,算法,定义一个公钥类型需要考虑几个方面:密钥格式:
    • 密钥如何编码,证书如何表示。
    • 签名/加密算法:有些密钥不能同时支持签名和加密,
    • 签名/加密数据的编码格式

SSH定义了以下几种公钥格式:

1
ssh-dss           REQUIRED     sign   Raw DSS Key
ssh-rsa           RECOMMENDED  sign   Raw RSA Key
pgp-sign-rsa      OPTIONAL     sign   OpenPGP certificates (RSA key)
pgp-sign-dss      OPTIONAL     sign   OpenPGP certificates (DSS key)

公钥格式必须在协议中显示给出,证书/公钥的编码格式如下:

1
string    certificate or public key format identifier
byte[n]   key/certificate data

  • 算法协商

密钥交换算法的开始是通信双方交换自己支持的算法列表。各方会有一个首选算法,对于相同的首选算法进行采用,否则就需要遍历client支持的算法列表,找到第一个与server匹配的算法来使用(对于kex_algorithms还需要满足算法支持加密和签名的能力)。

1
byte         SSH_MSG_KEXINIT
byte[16]     cookie (random bytes)
name-list    kex_algorithms
name-list    server_host_key_algorithms
name-list    encryption_algorithms_client_to_server
name-list    encryption_algorithms_server_to_client
name-list    mac_algorithms_client_to_server
name-list    mac_algorithms_server_to_client
name-list    compression_algorithms_client_to_server
name-list    compression_algorithms_server_to_client
name-list    languages_client_to_server
name-list    languages_server_to_client
boolean      first_kex_packet_follows
uint32       0 (reserved for future extension)

1.1.2 传输层建立过程WireShark分析

下面是传输层建立的过程:

在通过WireShark抓取SSH包的时候,一开始总是无法分析SSH协议,都是以TCP协议来展示,经过几番探索发现,原来WireShark的工作原理是对固定的熟知端口的协议进行分析,如果你的服务提供方换了端口,WireShark是不会进行对于的协议分析的,而我连接的server SSH的端口是配置成了26000的,需要在菜单:”Edit(编辑)->Preference(首选项)->Protocols->SSH”中的TCP ports中添加26000端口,表示关于此端口的通信,也采用SSH协议分析。

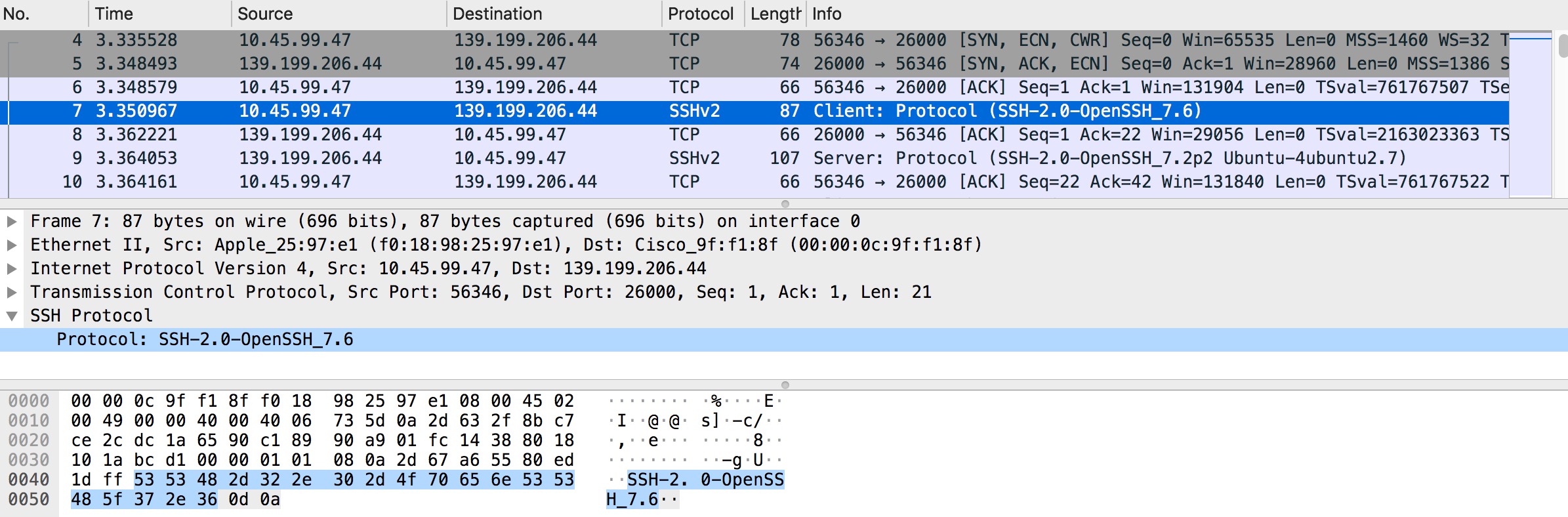

  1. 客户端发送自己的SSH协议版本号,SSH客户端ssh_handshake_client_version.png

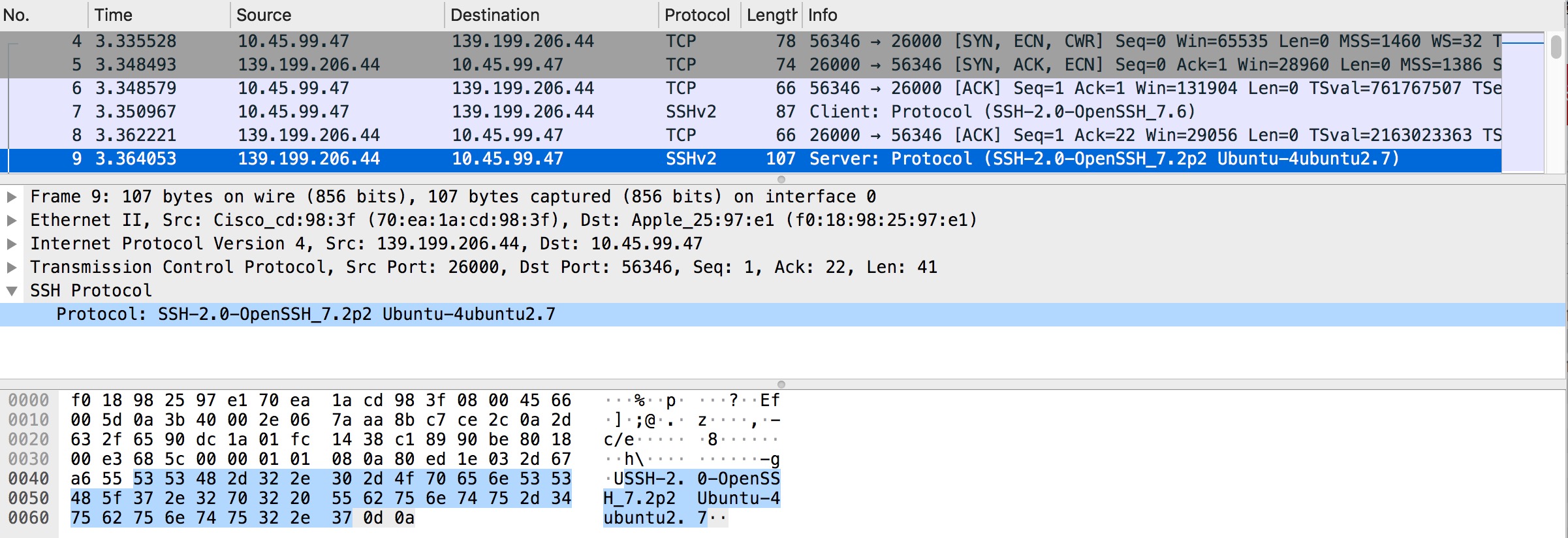

  2. 服务器回复自己的SSH协议版本号,SSH客户端,操作系统ssh_handshake_server_version.png

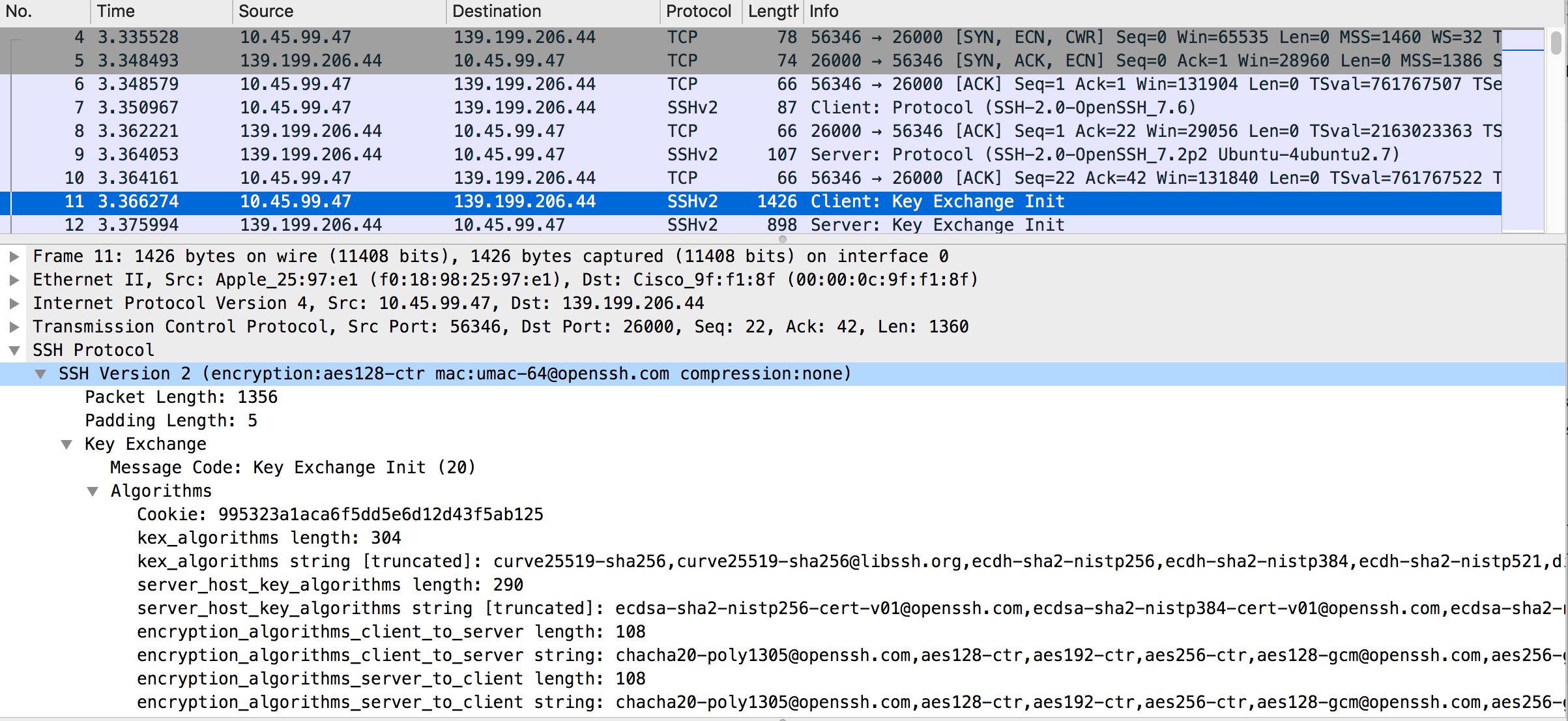

  3. 开始算法协商,客户端发送自己期望和支持的各个算法列表ssh_handshake_client_key_exchange_init_algorithm_negotiation.png

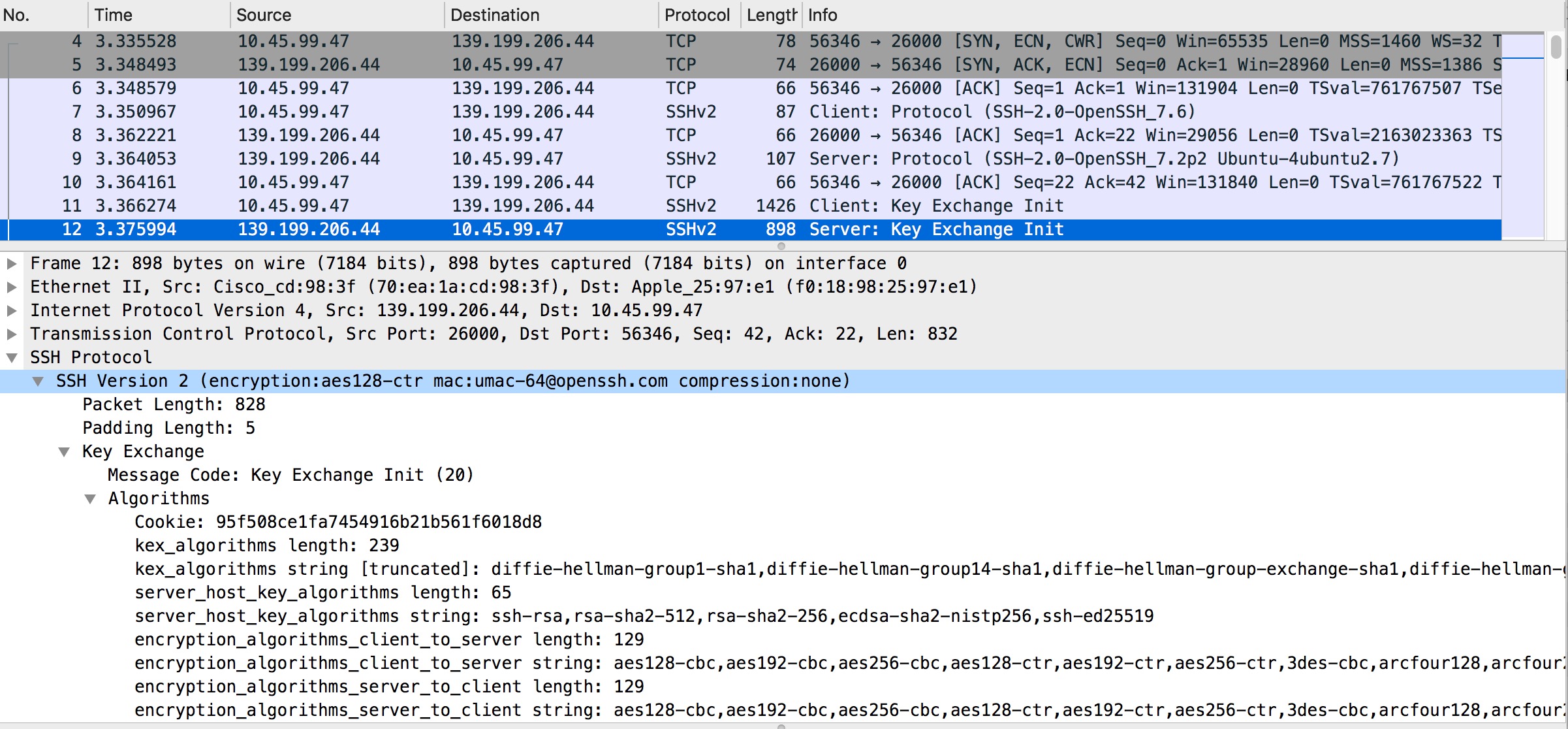

  4. 算法协商,服务器发送自己期望和支持的各个算法列表ssh_handshake_server_key_exchange_init_algorithm_negotiation.png

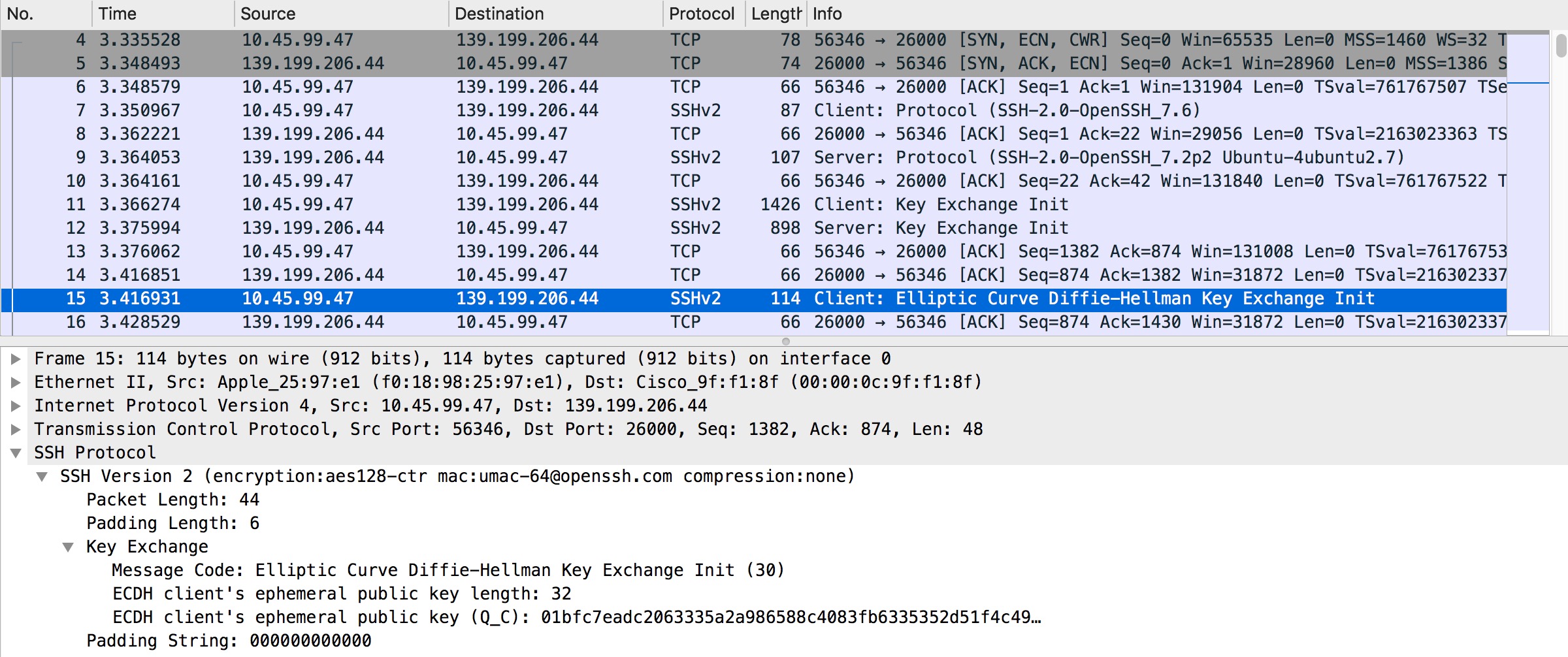

  5. 通过ECDH算法进行密钥初始化-客户端发送自己的公钥

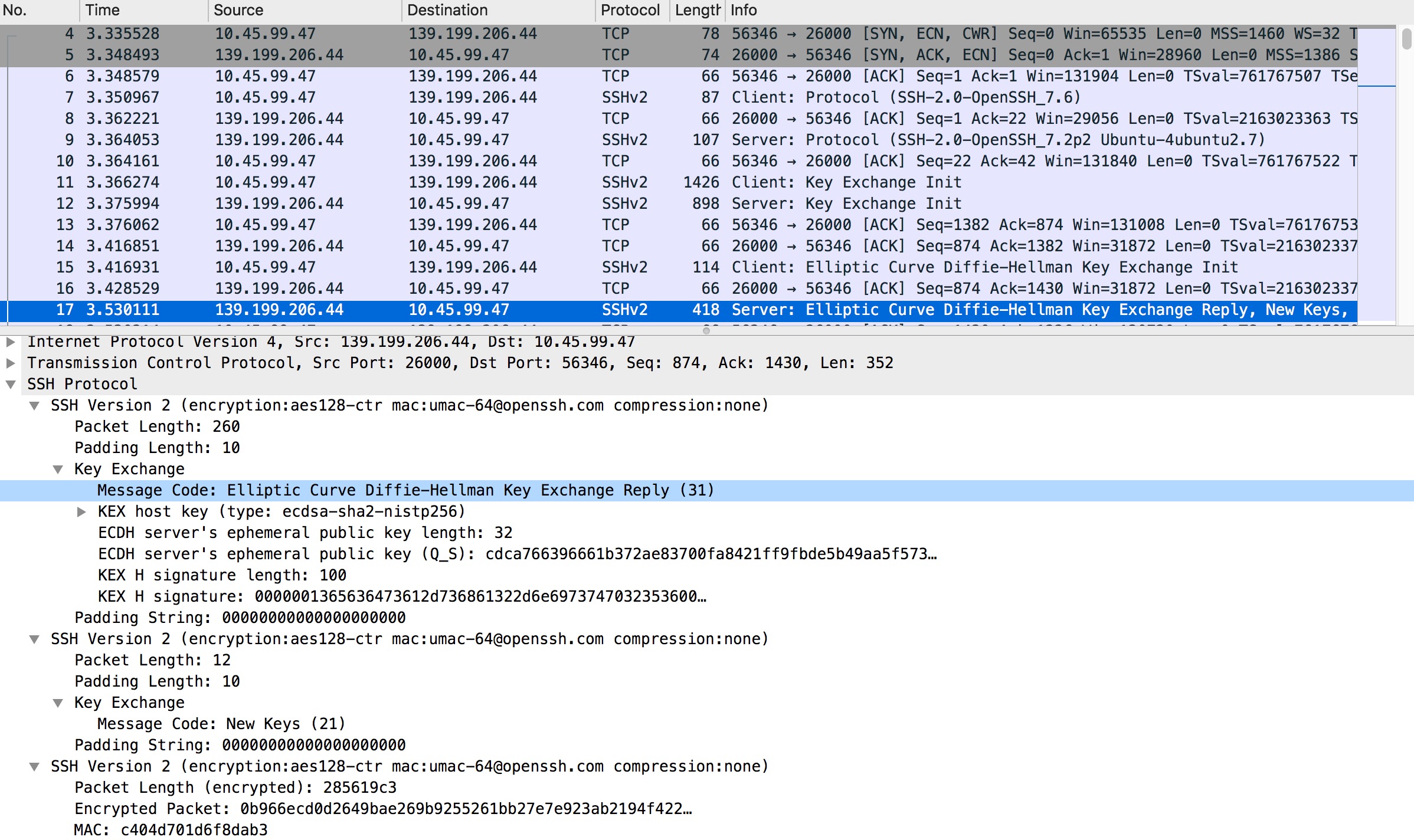

  6. 通过ECDH算法进行密钥初始化-服务器发送自己的公钥,并回复New Keys,表示后面的通信都必须使用新协商的秘钥进行对称加密ssh_handshake_server_key_exchange_reply.png

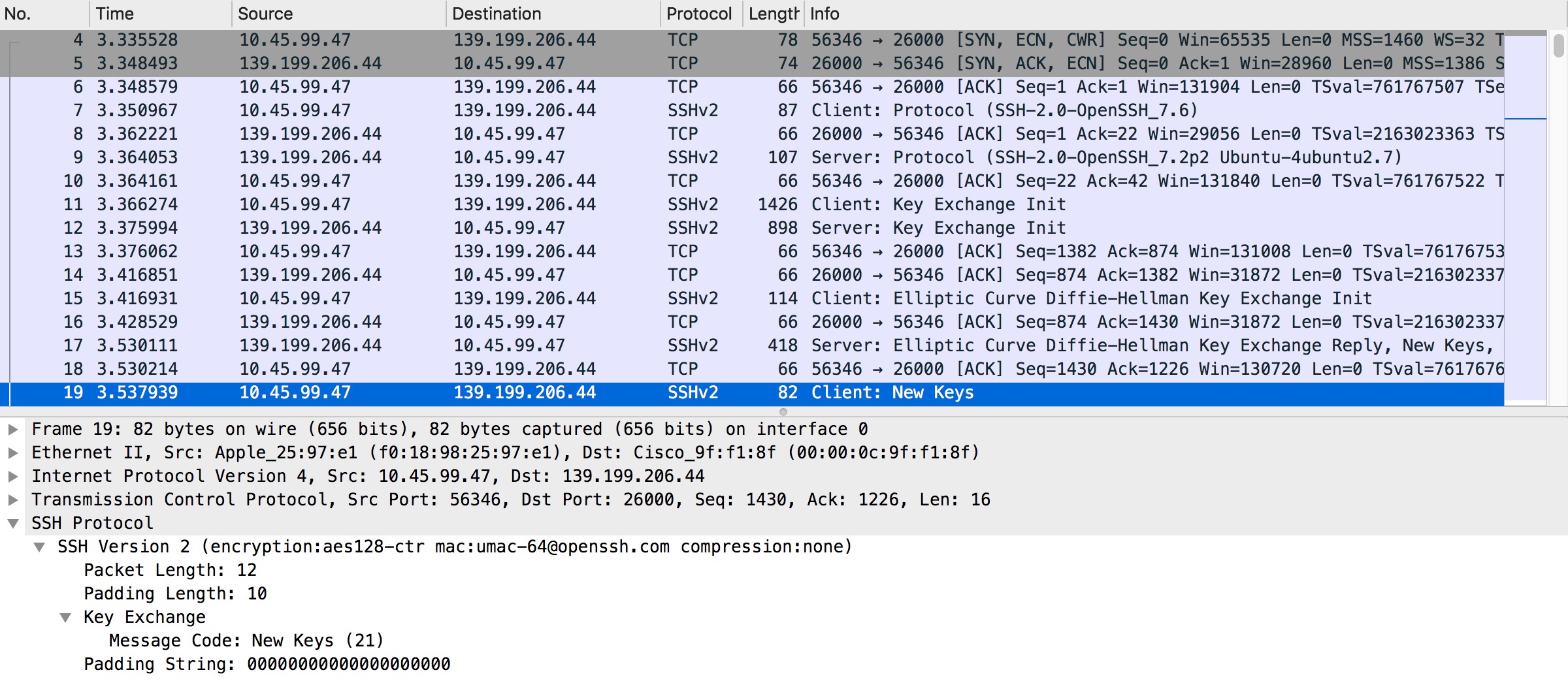

  7. 客户端回复New Keys 消息,表示后面的通信都必须使用新协商的秘钥进行对称加密ssh_handshake_new_keys.png

在双方都发送了SSH_MSG_NEWKEYS后,客户端和服务器都收到了对方的公钥,双方利用自己的私钥,对方公钥和原始共享素数来计算共享密钥。虽然这个过程各自独立,都使用自己私钥和对方公钥,所以能生成相同共享密钥。后面的协议数据都是用新协商的Key进行加密。

但我们要知道,无论是DH还是ECDH秘钥交换协议都没有验证对方的身份,因此无法阻止中间人攻击,中间人可以同时截获通信双方的公钥,然后对双方的消息进行解密,用自己的秘钥进行加密而不被通信双方察觉。为了解决这种问题,需要在交换公钥前对公钥进行签名:

  • 用安全的信道传输数字签名的秘钥;
  • 使用CA提供可信的数字签名秘钥;

1.2 SSH Authentication Protocol

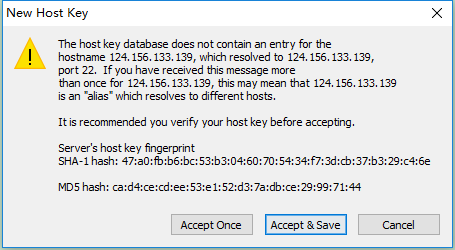

传输层建立链接协商完秘钥后,客户端收到服务器的Host key和其摘要,第一次连接服务器,会显示host key fingerprint,需要人为判断该host key fingerprint是否是真实的服务器。确认后会将该服务器加入 ~/.ssh/know_hosts中。如下图所示:


传输层建立后,进入身份认证流程,如何进行用户的身份认证(client和server都需要认证),保证不会被中间人攻击。SSH提供了多种方式来进行用户认证,其中最常用的两种方式是:口令认证公钥认证。公钥认证比口令认证更安全,至于为什么,后面你就会知道!~

1.2.1 口令认证

口令认证机制,是我们在个人开发中比较常用的一种方式,它的使用前提是假设在server没有被攻破。假设服务器被攻击,使用口令认证的方式,会导致用户传递的用户名和密码被攻击者获取,造成很严重的后果。口令认证协议如下:

1
byte      SSH_MSG_USERAUTH_REQUEST
string    user name
string    service name
string    "password"
boolean   FALSE
string    plaintext password in ISO-10646 UTF-8 encoding [RFC3629]

认证协议中密码以明文的形式存在,其安全性依赖于传输层通过协商的秘钥进行加密来实现

1.2.2 公钥认证

公钥认证的方法主要用在自动化流程系统管理员单点登陆。公钥认证方式在实际业界的使用非常广泛。公钥认证方式是SSH协议规定必须实现的。 公钥认证的协议格式如下:

1
byte      SSH_MSG_USERAUTH_REQUEST
string    user name in ISO-10646 UTF-8 encoding [RFC3629]
string    service name in US-ASCII
string    "publickey"
boolean   FALSE
string    public key algorithm name
string    public key blob

公钥认证事先需要客户端将公钥通过安全的方式存放到服务器端,在登陆认证的时候,客户端会用本地的私钥生成一个签名,发送给服务器,服务器通过公钥来解密签名。签名是需要私钥对以下数据进行处理生成的:

1
string    session identifier
byte      SSH_MSG_USERAUTH_REQUEST
string    user name
string    service name
string    "publickey"
boolean   TRUE
string    public key algorithm name
string    public key to be used for authentication

1.2.3 基于主机的认证

一些站点希望允许在特定主机上登陆远程主机的认证方式。这样不符合高的安全等级,但他确实很方便。这是一个可选的认证方式,在实现的时候一定要注意防止一个普通的用户窃取服务器的private host key

2. 总结

其实SSH协议本身规定了一组加密算法套件的使用,完备的加密算法套件包括了一组算法,包括密钥交换算法,认证算法,加密算法,完整性校验算法,如下:

  • 密钥交换算法:负责协商对称密钥,常见类型包括 RSA、DH、ECDH、ECDHE 等;
  • 认证算法:用来负责身份的验证,都是非对称加密算法,常见有:RSA,DSA,ESDSA等;
  • 加密数据算法:对建立连接的通信内容进行对称加密,常见类型包括 AES 等;
  • 消息认证信息码(MAC)算法:创建报文摘要,验证消息的完整性,常见类型包括 SHA 等;

我们可以看出,这些算法在SSH传输层建立的算法协商过程中都会确认到,整个SSH通信过程中都会使用到这些算法套件。同样HTTPS的TLS算法套件的结构也是这样。
